Konstrukcja i przeznaczenie modułu Ecodelta 410W ECO-410M-60SB

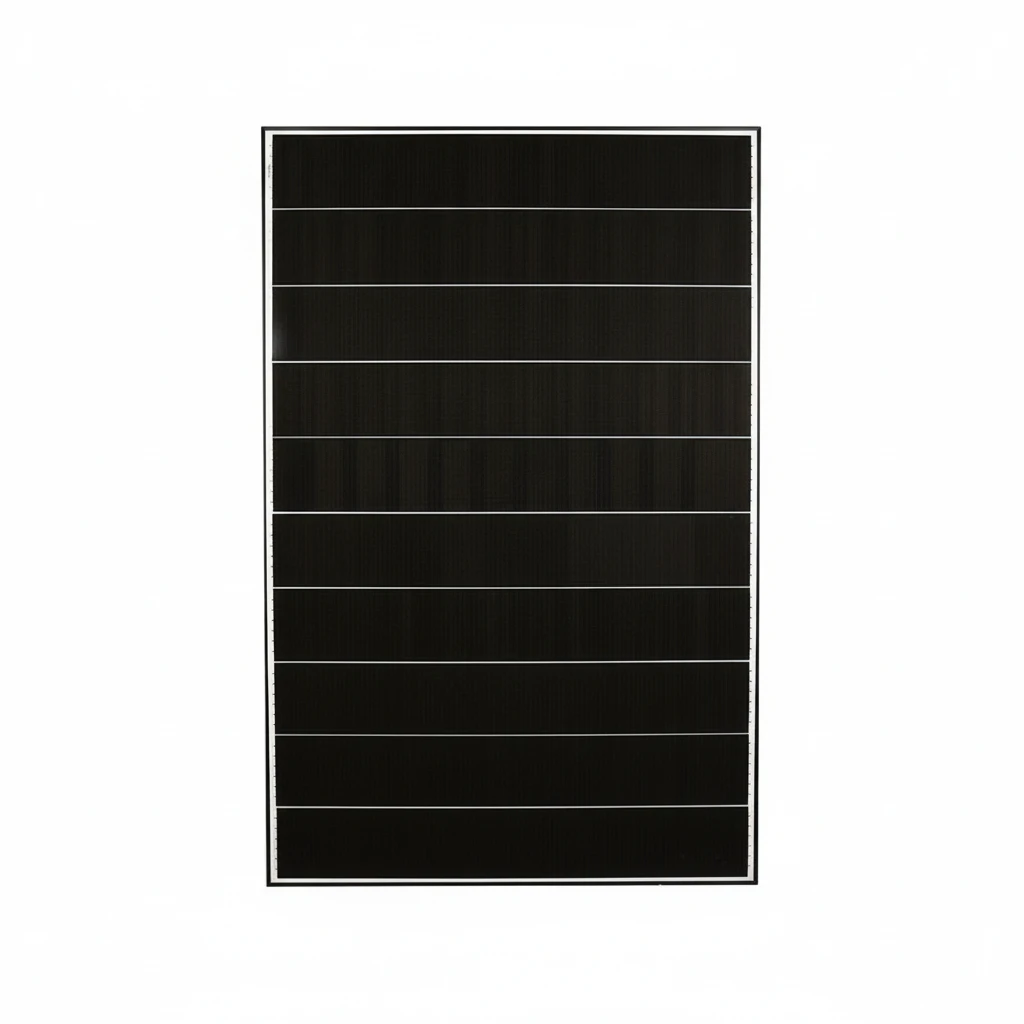

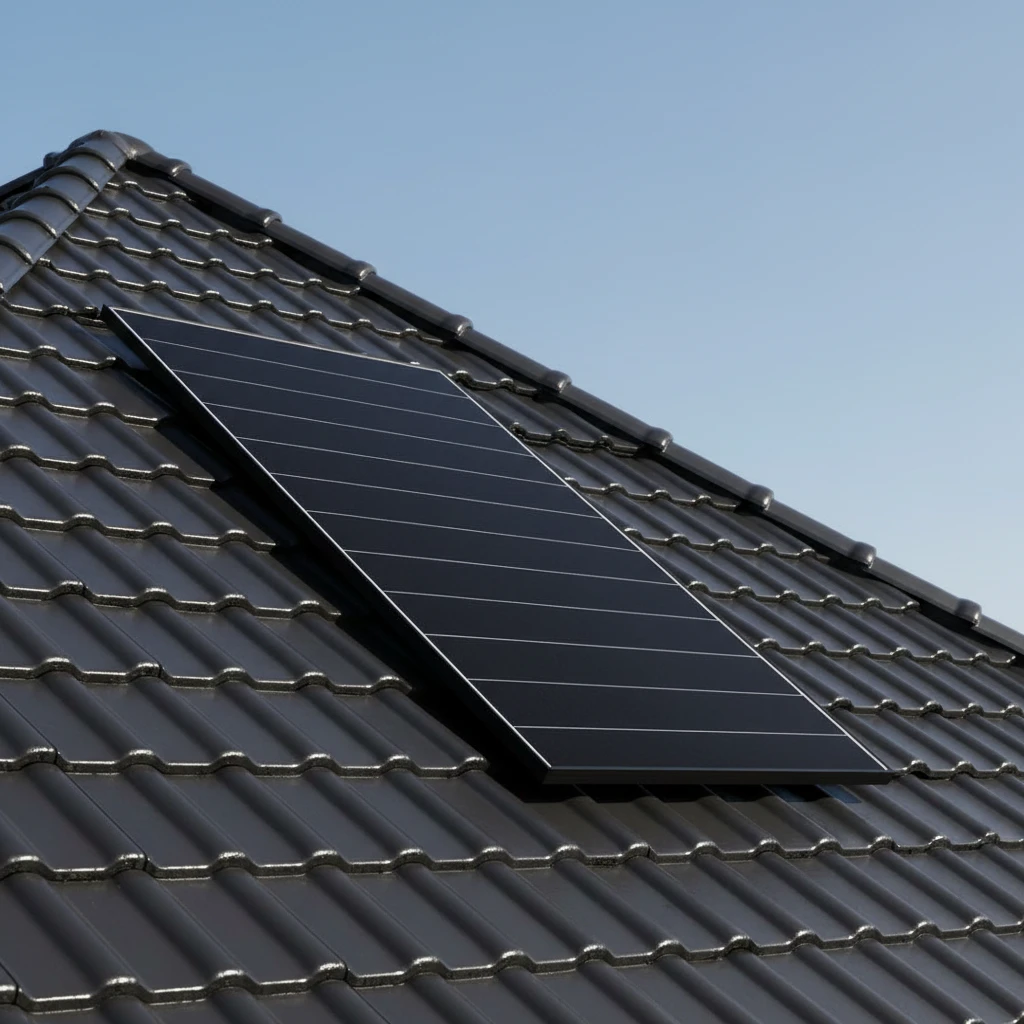

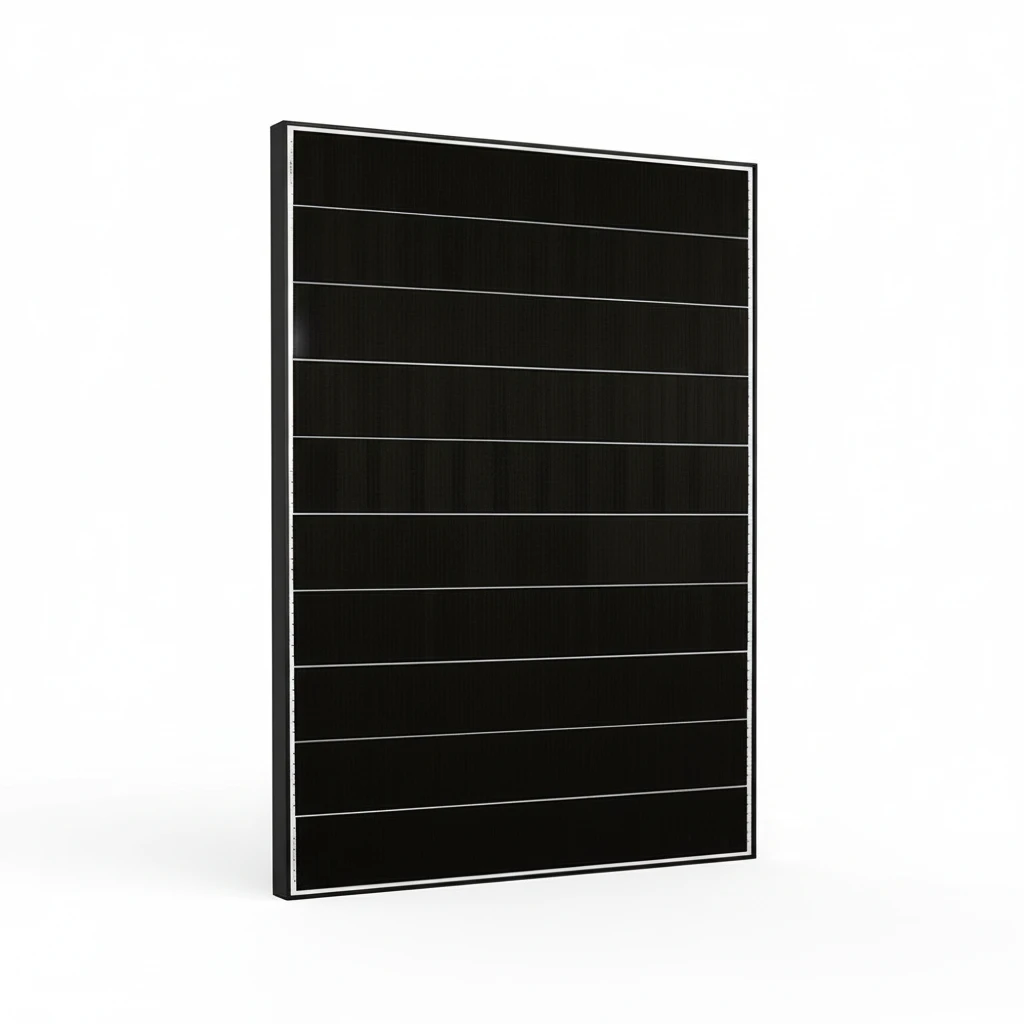

Moduł fotowoltaiczny Ecodelta 410W z serii ECO-60SB to zaawansowany technologicznie panel monokrystaliczny premium, stworzony z myślą o wymagających instalacjach mikroelektrowni dachowych (rezydencjalnych) oraz komercyjnych. Urządzenie wyróżnia się pełną czernią (Full Black) – zarówno rama, ogniwa, jak i podkład (backsheet) posiadają jednolity, ciemny kolor. Sprawia to, że panele prezentują się niezwykle estetycznie na każdym rodzaju pokrycia dachowego, idealnie wpisując się w nowoczesne trendy architektoniczne i eliminując widoczne, srebrne ścieżki prądowe.

Dlaczego warto wybrać panel Ecodelta 410W Shingled?

Innowacyjna technologia gontowa (Shingled Technology)

W przeciwieństwie do tradycyjnych modułów PV, gdzie ogniwa są łączone za pomocą widocznych taśm lutowniczych (busbarów), w panelu Ecodelta zastosowano technologię gontową. Ogniwa tnie się na mniejsze paski, a następnie łączy ze sobą na zakładkę (podobnie jak dachówki) przy użyciu specjalnego, przewodzącego kleju o wysokiej elastyczności. Rozwiązanie to przynosi szereg kluczowych korzyści:

• Brak busbarów: Zmniejsza rezystancję wewnętrzną i eliminuje ryzyko powstawania mikropęknięć w miejscach tradycyjnych lutów.

• Większa powierzchnia czynna: Gęstsze upakowanie ogniw pozwala na absorpcję większej ilości światła słonecznego z tej samej powierzchni panelu.

Wyjątkowa odporność na zacienienia i mikrouszkodzenia

Dzięki unikalnej strukturze równoległego łączenia gontowych łańcuchów ogniw, panel ECO-410M-60SB wykazuje znacznie wyższą odporność na częściowe zacienienie (np. przez kominy, liście czy jaskółki dachowe) w porównaniu do standardowych modułów. Zacienienie jednego fragmentu nie blokuje pracy całego stringu, co pozwala na generowanie wyższych uzysków energii w trudnych warunkach oświetleniowych. Ponadto, elastyczny klej przewodzący doskonale kompensuje naprężenia termiczne wywołane zmianami temperatur (lato/zima), chroniąc panel przed przedwczesnym zużyciem.

Bezpieczeństwo materiałowe i wysoka trwałość

Moduł charakteryzuje się niskim współczynnikiem temperaturowym, co oznacza, że zachowuje bardzo wysoką wydajność nawet podczas upalnych, letnich dni, kiedy tradycyjne panele mocno tracą na sprawności. Konstrukcja z hartowanego szkła o grubości 3,2 mm oraz wytrzymała, anodowana rama ze stopu aluminium gwarantują pełną odporność na trudne warunki atmosferyczne, w tym duże obciążenia śniegiem (do 5400 Pa) oraz silne podmuchy wiatru (do 2400 Pa). Panel wykazuje również całkowitą odporność na degradację wywołaną napięciem (PID) oraz degradację indukowaną światłem (LID).

Najważniejsze zalety:

• Technologia gontowa (Shingled) – brak tradycyjnych busbarów i wyższa odporność na mikropęknięcia

• Design Full Black – jednolity, elegancki wygląd idealnie dopasowany do nowoczesnych dachów

• Bardzo wysoka sprawność modułu wynosząca aż 20,9%

• Doskonała wydajność przy niskim natężeniu światła oraz częściowym zacienieniu

• Odporność na ekstremalne obciążenia mechaniczne (5400 Pa śnieg / 2400 Pa wiatr)

• Zminimalizowana podatność na degradację typu PID oraz LID

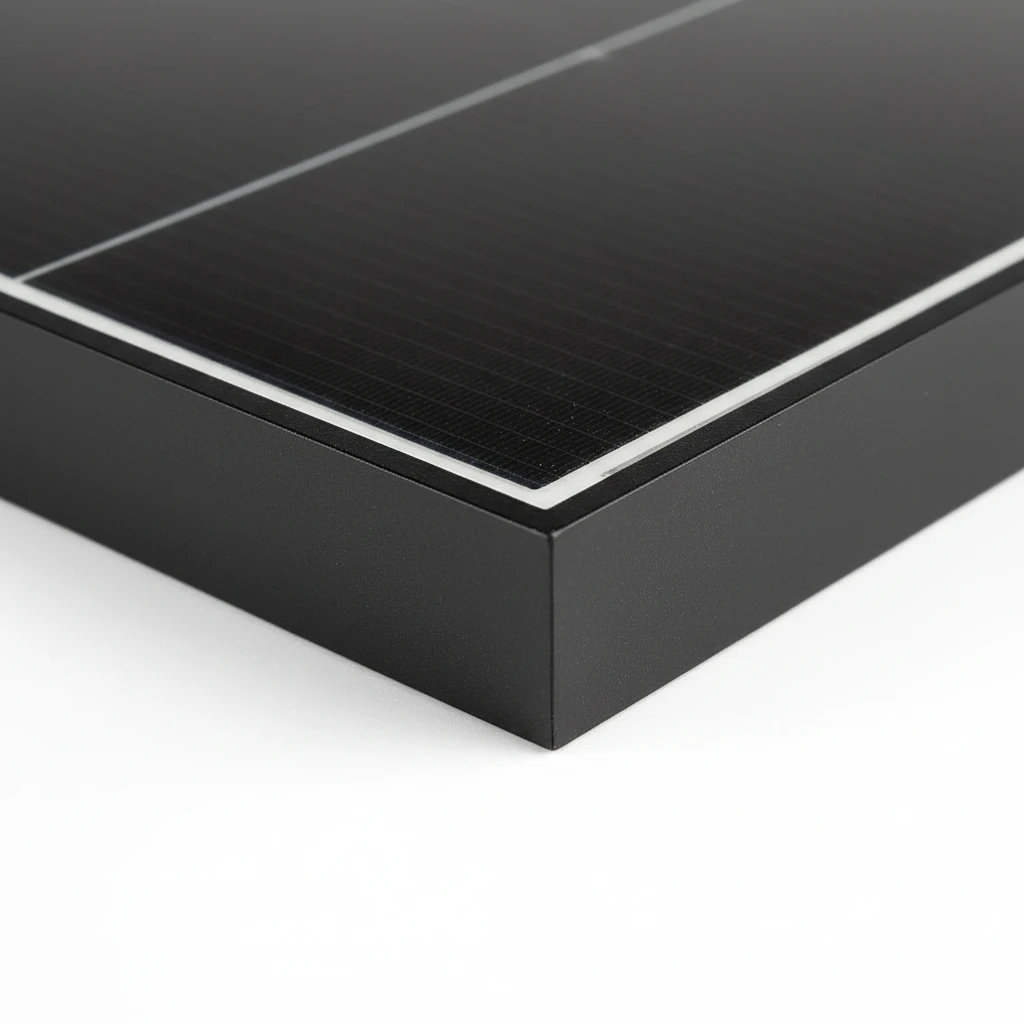

• Solidna rama z czarnego, anodowanego aluminium o grubości dopasowanej do standardowych klamer montażowych

Dane techniczne i parametry:

• Moc maksymalna (Pmax): 410 W

• Napięcie obwodu otwartego (Voc): 41,60 V

• Prąd zwarciowy (Isc): 12,50 A

• Napięcie przy mocy maksymalnej (Vmp): 34,50 V

• Prąd przy mocy maksymalnej (Imp): 11,88 A

• Sprawność modułu: 20,9%

• Tolerancja mocy: 0 ~ +5 W

• Maksymalne napięcie systemu: 1500 V DC

• Typ ogniw: Monokrystaliczne (Shingled / Gontowe)

• Konstrukcja: Full Black (czarna rama, czarne tło, czarne ogniwa)

• Grubość szkła frontowego: 3,2 mm (hartowane, powłoka antyrefleksyczna)

• Klasa ochrony skrzynki przyłączeniowej: IP68 (wyposażona w diody bypass)

• Okablowanie: Przewody solarne 4 mm², zakończone konektorami kompatybilnymi z MC4

• Wytrzymałość mechaniczna: Śnieg 5400 Pa / Wiatr 2400 Pa

• Wymiary modułu (dł. x szer. x grub.): 171,9 x 114,0 x 3,0 cm

• Waga netto panelu: ok. 22,0 kg
